MÁY HẤP TIỆT TRÙNG CHÂN KHÔNG 2 CỬA TỰ ĐỘNG, THỂ TÍCH LỚN HƠN 1200 LIT/ MAST-A Steam Sterilizer

(0 đánh giá)

Mã sản phẩm: MAST-A- 1200SD-B-N Thương hiệu: Shinva Medical Bảo hành: Theo tiêu chuẩn nhà sản xuất

Vui lòng gọi

- MAST-A là dòng tủ hấp tiệt trùng nhanh, được thiết kế chắc chắn, gọn gàng và đa năng, được nghiên cứu và phát triển theo yêu cầu mới nhất của các tổ chức Y tế và CSSD. - Thiết kế của buồng làm việc hấp khử trùng phù hợp với tiêu chẩn GB1502011, GB8599-2008, CE và tiêu chuẩn EN285 của Châu Âu.

GIỚI THIỆU

  • MAST-A là dòng tủ hấp tiệt trùng nhanh, được thiết kế chắc chắn, gọn gàng và đa năng, được nghiên cứu và phát triển theo yêu cầu mới nhất của các tổ chức Y tế và CSSD.
  • Sản phẩm được thiết kế và sản xuất cho công suất cao đem lại hiệu quả, chi phí thấp, nhưng vẫn đảm bảo cung cấp hoạt động với độ tin cậy cao và bảo trì dễ dàng.
  • Thiết kế của buồng làm việc hấp khử trùng phù hợp với tiêu chẩn GB1502011, GB8599-2008, CE và tiêu chuẩn EN285 của Châu Âu.

*Tính năng sản phẩm:

  • Buồng hấp được gia công và xử lý hàn tối ưu: Buồng và lớp vỏ bằng thép không gỉ chống chịu axit và được hàn tự động, đảm bảo thời gian hoạt động lâu và không gặp sự cố
  • Bề mặt buồng thiết kế đẹp: có độ mịn bề mặt, Ras: 0,5; Không có phần hàn hoặc bu lông trong buồng giúp bảo vệ hiệu quả các vật phẩm cần khử trùng. Các tấm vách ngăn hơi được bao quanh bởi cao su silicon bảo vệ bề mặt buồng.
  • Buồng đảm bảo sự tin cậy và bền: Buồng được thiết kế theo phương pháp phân tích chuyên nghiệp. Phần mềm mô phỏng kỹ thuật ANSYS được sử dụng để mô phỏng buồng. Tuổi thọ thiết kế: 10 năm (hoặc khử trùng 20.000 lần)
  • Cấu trúc niêm phong kín khí hợp lý: Rãnh niêm phong được thiết kế nhỏ gọn, gioăng silicon rỗng tròn bền, bịt kín bằng khí nén.
  • Thiết kế cửa treo tự động: Cửa được điều khiển bởi một động cơ tự động, hoạt động ổn định và dễ dàng di chuyển. Cấu trúc răng cửa lõm đảm bảo an toàn và độ bền cao.
  • Khả năng phát hiện và kiểm soát áp lực chính xác: Máy phát áp lực thông minh của hãng Wika (Đức), đảm bảo việc phát hiện và kiểm soát áp suất hơi trong cả buồng và lớp áo/ vỏ bọc buồng hơi.
  • Hệ thống giảm tiếng ồn chân không độc đáo: Hệ thống chân không tiết kiệm nước và tiếng ồn thấp, hiệu quả giảm tiếng ồn trong quá trình chạy.
  • Hệ thống vận hành nhân thể hóa: Màn hình cảm ứng nhiều màu sắc khi có tải, 6 đèn chỉ thị ở panel điều khiển khi không tải, nhỏ gọn, sống động và hiển thị chính xác trạng thái chạy khử trùng và các thông tin cảnh báo.
  • Bố trí đường ống hợp lý: Tất cả các đường ống,  van và các thành phần được thiết kế và lắp đặt ở một phía, thuận tiện hơn cho việc sửa chữa và bảo trì. Thiết bị khử trùng có thể được lắp đặt vào tường và ngoài ra, hai tủ tiệt trùng có thể sử dụng cùng một không gian bảo trì để tiết kiệm không gian lắp đặt.

Thông số thiết kế khoa học, phạm vi ứng dụng rộng:



Tham số

Buồng hơi

Lớp áo/vỏ bọc buồng hơi

Thiết kế áp suất, Mpa

-0.1/0.3

0.3

Thiết kế nhiệt độ, oC

144

144

Áp suất làm việc, Mpa

0.25

0.25

Nhiệt độ làm việc lớn nhất, oC

139

139

Áp suất mở van an toàn

0.28

0.28

Quy trình khử trùng:

Các giai đoạn chương trình khử trùng có thể được cấu hình linh hoạt để đáp ứng các yêu cầu của các quy trình khử trùng khác nhau. Chương trình tạo xung thông thường sử dụng ba quá trình tạo xung kết hợp biên độ áp suất nhỏ, xung động nhiều lần.

Quy trình - quá trình chung được mô tả như đồ thị đường cong trạng thái như dưới:

* Quy trình đối với "Băng vải, dụng cụ thông thường": Để khử trùng băng vải, dụng cụ thông thường không quá nặng, ta có quy trình theo đường cong các trạng thái như sau:

Giai đoạn: tạo xung ⇒ xung áp lực ngang  ⇒ xung áp lực dương ⇒ gia nhiệt ⇒ khử trùng  ⇒ xả hơi ⇒ sấy chân không ⇒ cân bằng ⇒ kết thúc

*Quy trình với chất lỏng mở (hở): Thích hợp để khử trùng chất lỏng mở., ta có quy trình theo đường cong các trạng thái như sau:

Giai đoạn: thay thế ⇒ gia nhiệt⇒ khử trùng ⇒ xả ⇒ cân bằng ⇒ kết thúc.



*Bảng điều khiển khi có tải:

Màn hình màu cảm ứng 8 inch tích hợp bộ lập trình điều khiển PLC hoạt động mạnh mẽ như là trung tâm xử lý.

  • Thông tin hiển thị trên menu/ bảng điều khiển:

P-Chamber,  T- Chamber, P-Jacket, Door operation, Alarm record, Log out, Run program, Auxiliary function, Program setting, System setting, Date

Với 32 chương trình được tích hợp:

1-Warm Up



5-Thermolabile



9- Prion



13- Open Liquid



 17 -PCD Test



2-B&D Test

6- Flash



10- Optical



14 - Gravity



18 - AID Test



3-Fabric



7- Orthopedics



11 -Heavy Load



15 - Positive



19 ~ 32 User Defined (do người dùng xác định )

4-Instrument

8-Leak Test



12 -Small Load



16- Dry







*Bảng điều khiển khi tháo dở / chuyển tải

Hệ thống chỉ dẫn với 6 đèn dễ hiểu:

  • Đèn báo cửa sau đang đóng
  • Đèn báo cửa sau đã đóng
  • Đèn báo chu kỳ đang hoạt động
  • Đèn báo kết thúc chu kỳ
  • Đèn báo sự cố
  • Đèn báo nguồn

CẤU HÌNH CHUNG CỦA DÒNG MAST-A

Model: MAST-A –1200

(Order code: MAST-A – 1200SD-B-N)

  • Loại tủ hấp: 2 cửa tự động tích hợp bộ phát hơi nước
  • Thể tích: 1200 lít
  • Kích thước buồng (rộng x cao x sâu, mm): 680 x 1180 x 1500
  • Kích thước tổng thể (dài x rộng x cao, mm): 1450 x 1990 x 1760
  • Khối lượng tịnh: 2200 kg
  • Công suất (đầu) vào: 5/90 kVA
  • Nguồn điện: 3 pha, 380V/50Hz

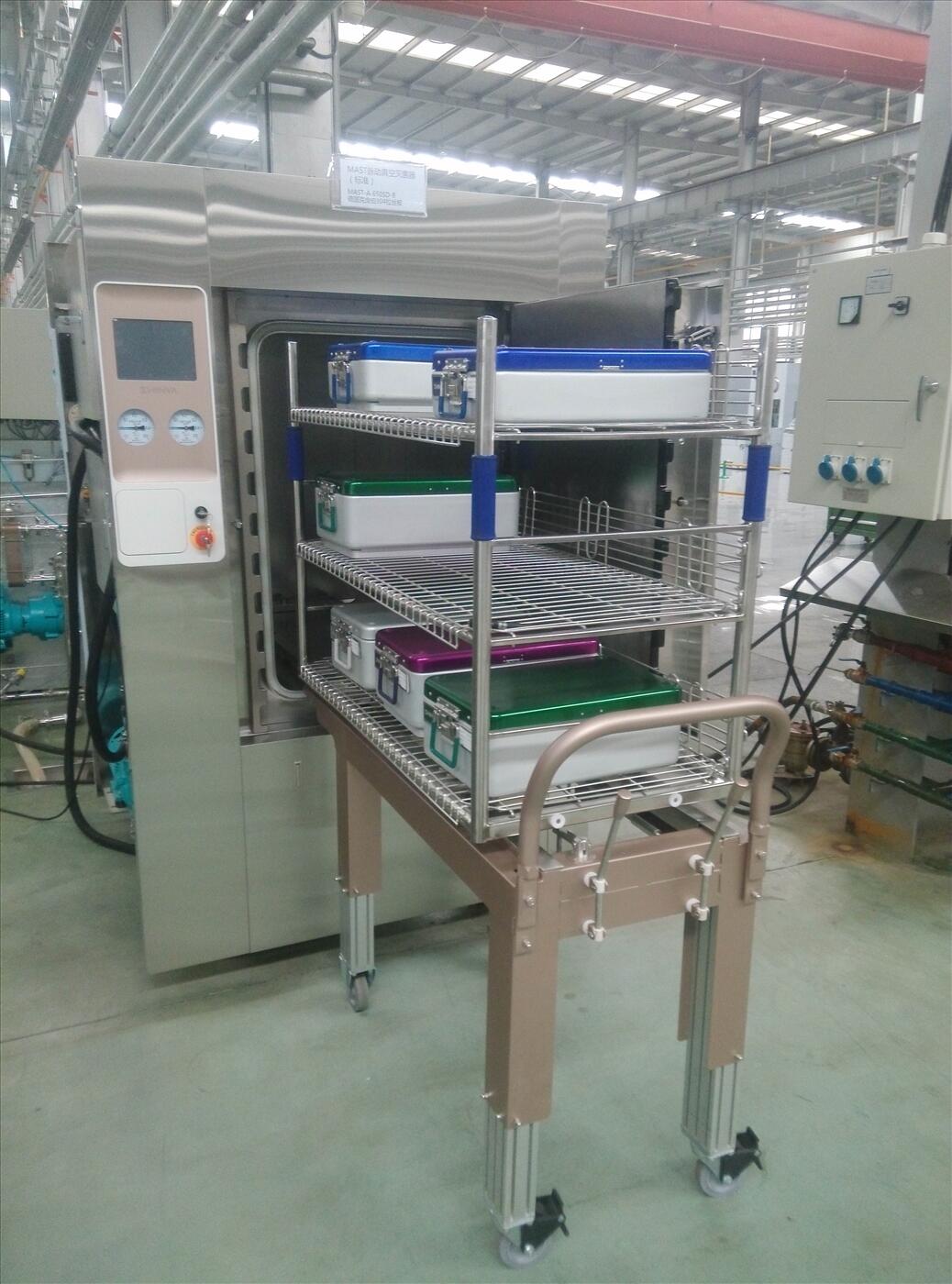

  • Chuyển tải mẫu vào buồng bằng xe

Bảng cấu hình kỹ thuật bộ phận thành phần chế tạo:

TT

Tên thành phần

Model

Hãng sản xuất/ Xuất xứ

Đặc điểm kỹ thuật



1



Cấu trúc buồng chính



MAST-A.01



SHINVA

Buồng và vật liệu vỏ bọc buồng hơi được làm bằng thép tấm không gỉ chất lượng cao, được hàn và tạo hình hoàn toàn bằng robot.













2







Cửa đóng kín







MAST-A.03







SHINVA

Vòng đệm kín, tấm cửa được làm bằng thép không gỉ chất lượng cao; cửa trượt dọc bằng điện, được đóng kín bằng khí nén, được trang bị khóa liên động an toàn áp lực và thiết bị mở cửa bằng tay.



Động cơ cửa



 90YYT Series



Zhejiang Lianyi

Động cơ xoay chiều một pha, chịu nhiệt độ cao, bảo vệ quá tải, quá dòng, hoạt động ổn định, an toàn và đáng tin cậy.

Công tắc điều khiển cửa

MLCA12-TH

Japan/ OMRON

Hoạt động đáng tin cậy, chịu nhiệt độ cao và tuổi thọ dài.



















3

Hệ thống điều khiển

MAST4000

SHINVA

 Điều khiển PLC, có thể thực hiện in dữ liệu



Bộ điều khiển chính



XPC39160



SHINVA

Các chip z-word nhập khẩu từ Hoa Kỳ; bộ PLC mạnh mẽ, cải tiến về hiệu suất, độ tin cậy cao và nhiều chế độ giao tiếp.



Màn hình màu cảm ứng



NSC08-60



SHINVA

Màn hình màu LCD sắc nét trung thực, cpu nhập khẩu từ Hoa Kỳ; Hiển thị thông số quy trình làm việc, điều khiển đơn giản, dễ vận hành.



Máy in nhiệt



NSPR-C



SHINVA

chip Nhật Bản được nhập khẩu; ghi đa kênh, ghi thông số khử trùng với hồ sơ rõ ràng, tuổi thọ dài.

Máy phát báo áp lực

A-10

Germay /WIKA

Độ chính xác tốt, độ tin cậy cao và đầu ra ổn định.

Cảm biển nhiệt

Pt100

Germay /WIKA

Độ chính xác cao và sai số đo nhỏ.







4

Hệ thống đường ống dẫn

MAST-A.04

SHINVA

Bằng thép không gỉ, đường ống vệ sinh dễ dàng

Van góc khí nén



554 Series

Germany/ GEMU

Van chuyển đổi mạnh mẽ, không có lỗi hoạt động, điều khiển khí nén từ xa.

Bơm chân không kết nối trực tiếp

2BV Series

Nash_elmo

Hoạt động cân bằng, không rò rỉ nước, độ tin cậy cao và tiếng ồn thấp.



Bộ lọc khí

CHL0.2

Lianyungang Santong

Lọc vô trùng siêu mịn, tỷ lệ khử trùng đạt 99,97%.



Máy tạo hơi nước

MAST-A.04.01

SHINVA

Thân máy được làm bằng ống thép liền mạch và thép tấm không gỉ chất lượng cao, có hiệu suất sản xuất hơi nước cao, an toàn và tin cậy.







5



 Khung Lưới



MAST-A.10



  SHINVA

Tất cả các thanh thép không gỉ được mạ tĩnh điện, tiêu chuẩn với hai lớp. (0,36 m3)

Giỏ khử trùng



MAST-A.05



SHINVA

Tất cả bằng thép không gỉ mạ tĩnh điện (≥0.36 m3)







6



Xe đẩy



MAST-A.06



SHINVA

Tất cả các cấu trúc khung bằng thép không gỉ, mạ tĩnh điện thuận tiện kéo – đẩy (≥0.36 m3)





7

Vỏ áo bảo vệ mặt ngoài

MAST-A.07

SHINVA

Bằng inox 304, sáng và dễ lau chùi.







8

Vỏ cách nhiệt



MAST-A.08



SHINVA

Sử dụng vật liệu nhôm tấm, dập nổi  bảo quản nhiệt bề mặt tốt hơn.
