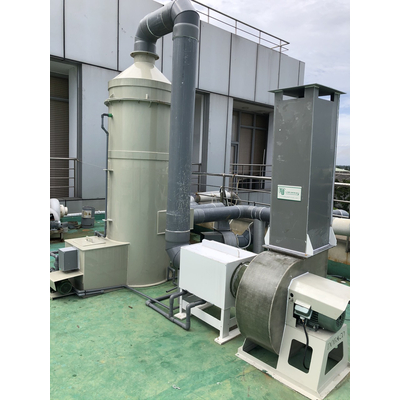

Hệ thống xử lý khí thải cho nhà máy

Hệ thống xử lý khí thải

Model: AH- XLKT 03

Sản xuất tại Việt Nam

Cung cấp giấy kiểm định chất lượng do cục đo lường cấp về mẫu PP

– Đáp ứng tiêu chuẩn QCVN 19:2009/BTNMT: Quy chuẩn quốc gia về khí thải công nghiệp đối với bụi và các chất vô cơ theo thông tư số 25/2009/TT-BTNMT.

– Đáp ứng tiêu chuẩn QCVN 20:2009/BTNMT: Quy chuẩn quốc gia về khí thải công nghiệp đối với bụi và các chất hữu cơ theo thông tư số 25/2009/TT-BTNMT.

 – Hệ thống hoạt động hoàn toàn tự động ở chế độ xử lý và bán tự động ở chế độ bảo dưỡng. Xử lý tự động theo nguyên lý 3 bước:  trung hòa- hấp phụ – Oxi hóa

– Độ ồn hệ thống: < 60 dB.

 – Nguồn điện sử dụng: 220V/50Hz, công suất 1.2 kw

– Điều kiện làm việc của thiết bị:

   + Độ ẩm lớn nhất ≥85% (không ngưng tụ)

   + Nhiệt độ lớn nhất ≥40oC.

  + Thiết bị phù hợp đạt yêu cầu với mặt bằng vị trí lắp đặt.

  +Bản vẽ thiết kế chi tiết kèm theo.

Thông số kỹ thuật

• Kích thước tổng thể: ( D750 x C 2600 )mm tính cả chân đế và miệng thoát khí.

* Yêu cầu chung :Tháp xử lý được làm mới 100%, thiết bị đã được nhiệt đới hóa phù hợp với khí hậu việt nam, nhà cung cấp cam kết cung cấp vật tư thay thế, vật tư tiêu hao trong vòng 5 năm, cung cấp bảo dưỡng thiết bị sau bảo hành, các phụ kiện kèm theo đầy đủ, đồng bộ để thiết bị hoạt động theo đúng kỹ thuật.

CẤU HÌNH CHUẨN CHO 01 BỘ XỬ LÝ KHÍ TIÊU CHUẨN

 –  Hệ thống gom khí thải 2-3 đầu vào khí thải , tích hợp van 1 chiều chông trào ngược

 – Hệ thống quạt hút tăng áp bằng vật liệu  kháng hóa chất nhập khẩu, công suất 2100m3/h, vận hành tự động

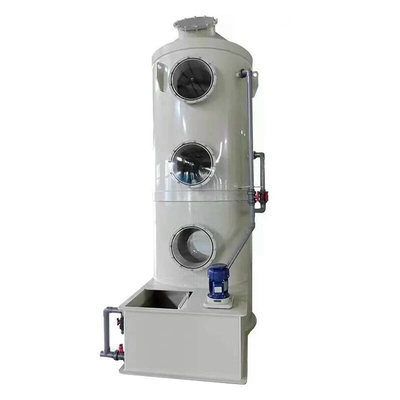

 -Tháp xử lý : chính được chế tạo bằng nhựa PP có độ dày 8mm

* Khoang trung hòa xử dụng bơm hóa chất có công xuất 0.37kw đáp ứng đủ nhu cầu cho cả tháp, dàn phun dung môi áp dụng công nghệ hấp thụ  ngược dòng, bộ trộn khí bằng vật liệu nhựa giúp tăng khả năng tiếp xúc giữa hơi khí thải  với hóa chất chung hòa, công nghệ trung hòa .

  * Bể chứa dung dịch : Hấp thụ trung hòa bằng nhựa PP  phía dưới chân đỡ chịu lực liền với thân tháp, hoàn toàn chịu hóa chất, bộ điều khiển trung tâm đồng bộ với hệ thống,

 * Bộ lọc hấp phụ cacbon được tích hợp vào tháp xử lý

 –  Thiết bị Ozon công nghiệp công suất 2G/p, vỏ được làm bằng inox

 – Bơm dung dịch tuần hoàn công suất 370w, đầu bơm bằng vật liệu kháng hóa chất

·        Điện áp: 1P/220V-50HZ, tích hợp bộ phao điện chống cạn tự động bảo vệ bơm khi hết nước.

√ Công xuất : 370w

√ Cột áp : 3 – 10m

√ Lưu lượng : 20 – 3m3/h.

√ Có giấy chứng nhận nhập khẩu CO-CQ

√ Xuất sứ : TQ

·        Đầu bơm cánh bơm được làm bằng nhựa , phù hợp với việc bơm nước biển , nước lẫn chất kiềm ,axit nhẹ.

·        Trục bơm làm bằng inox tăng tuổi thọ máy bơm

·        Có rơ le nhiệt bảo vệ động cơ , tự động ngắt khi nhiệt độ bơm lên đến 80 độ

·        Nhờ cấu tạo vỏ ngoài và cánh bơm bằng nhựa, chống ăn mòn nên có thể bơm nước biển

Quạt hút tổng tăng áp

– Quạt chuyên dụng chịu acid, base, muối sử dụng trong các nhà máy hóa chất, phòng thí nghiệm, y tế…

– Cánh quạt và lồng quạt làm bằng nhựa polypropylen

– Vận hành êm, lưu lượng khí lớn.

– Đường kính đầu vào và ra: 250mm

– Công suất: 1100W

– Tốc độ motor: 2800rpm

– Lưu lượng khí tối đa: 4260 m3/giờ

– Cột áp tối đa: 1200 Pa

– Độ ồn: 75 dB

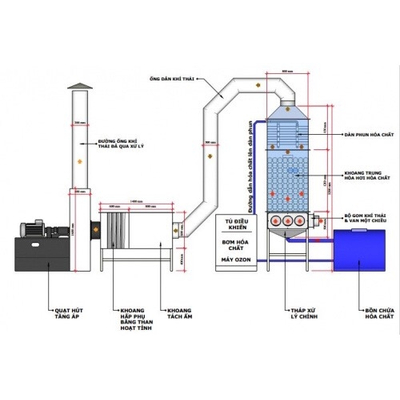

NGUYÊN LÝ HOẠT ĐỘNG

·        Khí thải được thu gom bằng hộp gom khí thải, dẫn bằng đường ống PVC D160mm kết nối vào xử lý khí thải

·        Khí thải được hấp thụ bằng dung dịch hấp thụ – Hơi acid một phần dung môi hữu cơ sẽ được hấp thụ vào dung dịch kiềm loãng. Các acid được trung hòa còn các chất hữu cơ hòa tan một phần

·        Khí thải được hấp phụ bằng than hoạt tính -Hấp thụ lại lần 2 các chất hữu cơ, amoniăc vào bề mặt than hoạt tính

·        Khí sau xử lý chuyển qua họng thoát

* Hệ thống tủ điều khiển trung tâm đồng bộ theo hệ thống kết nối vào hệ thống, lắp đặt tích hợp vào hệ thống tủ hút.
