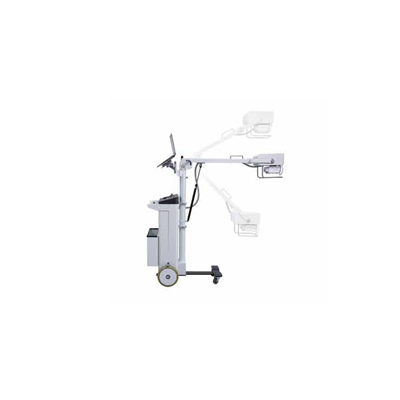

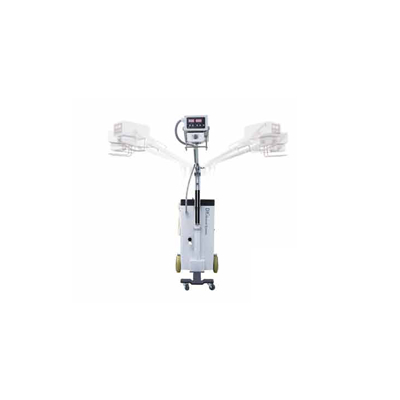

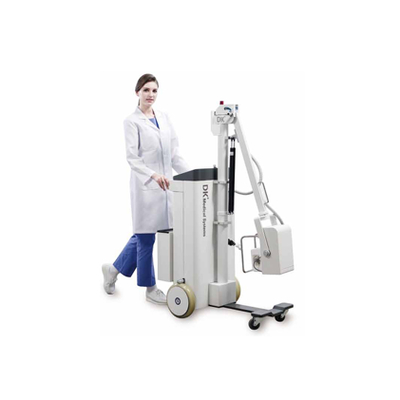

Máy chụp ảnh X-Quang di động cao tần ELMO-T3P, Hãng: Dongkang (DK)- Hàn Quốc

MÁY CHỤP X-QUANG DI ĐỘNG CAO TẦN
Model: ELMO-T3P
Hãng sản xuất: Dongkang (DK)- Hàn Quốc


Thiết bị đồng bộ bao gồm:

• Bóng X Quang
• Máy phát cao tần
• Bộ chuẩn trực
• Bảng điều khiển
• Tay đỡ bóng
• Điều khiển từ xa
• Dây nguồn
• Công tắc chụp tay
• Tấm nhận Kỹ thuật số

Đặc tính

• Phương pháp điều khiển đa vi xử lý
• Tự động bù điện áp
• Với thiết kế gọn gàng giúp dễ dàng di chuyển trong không gian hẹp
• Giảm chi phí nguồn điện do sử dụng nguồn điện lưới chung 1 pha 220V, 50/60Hz

Chi tiết thông số kỹ thuật

I.Bóng X-quang

• Tiêu cự: 0.6mm/1.8mm
• Điện thế hoạt động: 120Kv/100mA
• Loại: Anode tĩnh
• Góc tới: 15°
• Khả năng trữ nhiệt của Anode: 30KJ
• Lọc tia Bóng X Quang: 0.5mm Al

II.Máy phát cao tần

• Phương pháp: biến tần (tần số 40kHz)
• Dải điện thế: 40- 110 kV
• Nguồn điện đầu vào: 1 pha, 220V, 50/60Hz
• Dải mAs: 0.32 –100mAs (26 bước)
• Công suất: 5,1 kW
• Điện năng tiêu thụ: 12.5kVA
• Làm mát bằng dầu

III.Bộ chuẩn trực

• Tổng lọc: 2.19mm Al
• Kích thước vùng tia nhỏ nhất: 5cm x 5cm @ 100cm SID
• Kích thước vùng tia lớn nhất: 47cm x 47cm @ 100cm SID
• Chiếu sáng: ≥ 100 lux

IV.Bảng điều khiển:

• Nguồn điện: 1 pha 220VAC, 50/60Hz
• Chế độ APR: 288 chương trình
• Điều chỉnh điện áp bóng x-quang: 40 – 110kV
• Điều chỉnh mAs: 0.32mAs – 100mAs(26 bước)

V.Tay đỡ bóng

• Di chuyển lên/ xuống: 1400mm
• Góc quay trái phải của cánh tay đỡ bóng: ± 90°
• Góc quay của bóng: ± 180°

VI.Công tắc chụp tay

• Loại có 2 chế độ

VII.Tấm nhận và phần mềm

• Model: VENU 1717X
• Hãng sản xuất: IRAY
• Xuất xứ: Hàn Quốc

Thông số kỹ thuật chi tiết
1. Tấm nhận

• Chất cảm quang: Màn CsI: TI
• Kích thước pixel: 139 µm x 139 µm
• Số điểm ảnh hiệu dụng: 3072 (H)× 3072 (V)
• Diện tích vùng điểm ảnh hiệu dụng: 17 (H)× 17 inch (V) cm (43 x 43 cm )
• Bộ chuyển đổi A/D: 16 bít
• Trích xuất dữ liệu: 16 bit
• Thời gian thu nhận ảnh: 3s-5s
• Công suất tiêu thụ: 30W
• Giao diện dữ liệu: GigE
• Kích thước: 512 x 495 x 43 mm
• Chế độ kích hoạt: AED (optional) / Software / Prep
• Kích thước (mm): 460 × 460 × 15
• Trọng lượng (kg): 4
• Nhiệt độ hoạt động (℃): 5~35
• Nhiệt độ lưu trữ, vận chuyển: -10~55
• Độ ẩm hoạt động （% RH): 30 ~ 80 (Không ngưng tụ)
• Độ ẩm lưu trữ và vận chuyển (% RH): 10 ~ 90 (Không ngưng tụ)

2. Hộp cấp nguồn

• Kích thước: 188 X 92 X 41.5 mm
• Đầu vào: 100~240VAC, 50/60Hz

3. Cáp

• Cáp tín hiệu Detector: 7m
• Cáp trigger: 10m
• Dây nguồn AC :1.8m
• Cáp Lan: 10m

4. Trạm làm việc tích hợp

• Máy chính: Loại All in one Dell OptiPlex 5480
• CPU: Intel Core i3
• Ram: 4Gb
• Ổ cứng: SSD128G/Intel/DDR
• Cổng mạng: FHD/W10/Wifi+BT/Key+mouse
• Màn hình: 23.8 inch

Phần mềm xử lý ảnh bao gồm các công cụ xử lý hình ảnh sau:

• Tích hợp phần mềm xử lý ảnh và màn hình hiển thị ảnh bao gồm các chức năng sau
• Horizontal : Lật ảnh theo chiều ngang
• Vertical: Lật ảnh theo chiều dọc
• Invert: Chế độ âm bản
• L rotate: Quay ảnh ngược chiều kim đồng hồ
• R rotate: Quay ảnh theo chiều kim đồng hồ
• W/L: Điều chỉnh độ sáng tối
• Gama: Điều chỉnh Gama
• Enhence: Tái tạo ảnh theo từng bộ phận
• Full spine: Ghép ảnh toàn cột sống
• Phóng to, thu nhỏ, soi điểm ảnh, di chuyển ảnh, cắt ảnh, thước đo
• Giao diện: DICOM 3.0

VIII.Môi trường hoạt động

• Nguồn điện: 1 pha 50/60Hz, 115/120 & 220/230V
• Nhiệt độ: 10-40°C
• Độ ẩm: 30-75%
