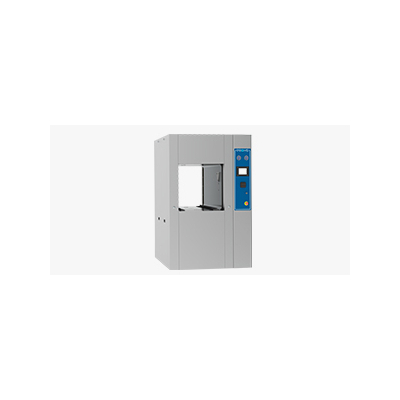

MÁY HẤP TIỆT TRÙNG 2 CỬA - 490 L

MÁY HẤP TIỆT TRÙNG 2 CỬA

Model: PROHS FJ-490L 2PD GV

Hãng sản xuất: PROHS

Xuất xứ: BỒ ĐÀO NHA

Sản phẩm đạt tiêu chuẩn chất lượng: ISO 9001:2000; ISO13485:2003,  Directive 93/42/EEC,

Directive 97/23/CE

Directive 2014/68/UE, EN 285-2006, CE

THÀNH PHẦN CUNG CẤP (Liên hệ để có thông tin chi tiết)

THÔNG TIN CHUNG:

1.         Nồi hấp khử trùng tiêu chuẩn GMP dùng khử - tiệt trùng với các mầm bệnh chất thải có khả năng gây bệnh cao có trên quần áo, dụng cụ thủy tinh

2.         Hệ thống điều khiển thông qua lập trình điều khiển PLC (bộ Điều khiển Logic Lập trình được) thông qua màn hình màu cảm ứng 5,7 inch

3.         3. Cấu trúc vật liệu: buồng, giỏ đựng và cửa được chế tạo bằng thép không rỉ AISI 316L, có khả năng chống ăn mòn cao. Vỏ ngoài bằng vật liệu thép không rỉ AISI 304.

4.         Thân của máy tiệt trùng được bảo vệ với cấu trúc nặng bằng thép không gỉ AISI304. Bộ tạo hơi nước được làm bằng thép không gỉ AISI 316L, được hàn theo chỉ dẫn 97/23 / CE.

5.         Cửa: cửa trượt đứng tự động, vận hành bằng khí nén, trang bị an toàn cho thiết bị theo tiêu chuẩn EN285.

6.         Chương trình khử trùng không bắt đầu khi cửa mở.

7.         Hệ thống an toàn sẽ dừng đóng cửa nếu có đối tượng liên đới. Cửa không mở đồng thời. Cửa không mở khi máy tiệt trùng bị chịu áp lực.

8.         Báo cáo tự chẩn đoán với chỉ báo âm thanh trực quan.

ĐẶC ĐIỂM:

1.         Màn hình màu cảm ứng 5,7 inch, cho phép xem thời gian thực của tất cả các giai đoạn của quá trình khử trùng. Tất cả các lệnh vận hành được thực hiện tự động trên màn hình cảm ứng.

 + Lựa chọn chu kỳ

     + Mở và đóng cửa

     + Báo thức (hình ảnh và âm thanh)

     + Một số menu (khu vực kỹ thuật, hiệu chuẩn, cấu hình, bộ nhớ báo động, v.v ...)

Với phiên bản cửa kép của máy tiệt trùng có một bảng điều khiển trong khu vực xả cho phép hình dung giai đoạn hiện tại của chu kỳ khử trùng.

 -Hệ thống bảo mật thông qua Quản lý mã truy cập (Mật khẩu)

 -Tạo chu trình mới: khả năng tạo ra tới 100 chu trình tiệt trùng mới

 -Máy in nhanh kèm với đồ họa và kết quả theo thời gian thực.

 -Thẻ nhớ SD và phần mềm xử lý để người dùng lưu trữ dữ liệu của chu kỳ.

 -Van an toàn: được chứng nhận hợp quy, hoạt động như một hệ thống an ninh để tránh áp lực quá mức bên trong buồng.

 -Van khí nén: Vận hành theo mạch hơi và ngưng tụ, tự động điều khiển bởi bộ vi xử lý.

 -Thực hiện một chương trình thử nghiệm (kiểm tra van an toàn): trong cửa sổ của các thử nghiệm có thể được thực hiện, trong trường hợp này kiểm tra rò rỉ không khí

 -Nhận dạng lỗi (lỗi / sự cố): Trong bất kỳ lỗi nào, trong trường hợp một chu kỳ đang được thực hiện, trước tiên hãy đợi chương trình thực hiện an toàn và điều này có thể thay đổi theo thời gian tùy thuộc vào chu kỳ nào đang được thực thi. Chỉ sau khi thực hiện chính xác, nút để tiếp tục sẽ hiển thị (Xác nhận cảnh báo).

2. Hệ thống bảo toàn nước:

- Hệ thống tiết kiệm nước, giảm chi phí sử dụng nước,  thiết bị được thiết kế để giảm mức tiêu thụ nước tổng thể của thiết bị.

- Nước được bơm chân không tuần hoàn để giảm lượng nước tiêu thụ trong chu kỳ.

-Một hệ thống kiểm soát nhiệt độ được sử dụng, cần thiết để xác định được nhiệt độ nước cần đạt được để cung cấp cho máy bơm. Độ chân không đạt tốt nhất:33 mbar.

3. Xả làm mát: Có

4.Tính năng trì hoãn khởi động: Có

5.Panel làm việc bằng thép không rỉ: Có

6.Tính năng an toàn tiêu chuẩn

Cửa hấp tiệt trùng được trang bị các thiết bị an toàn tránh mở cửa nếu một số điều kiện xảy ra. Trang bị   an toàn cho phép:

-Ngăn chặn chuyển động tăng dần của cửa nếu có đối tượng liên đới.

-Cơ chế  khóa cửa khi đóng ở vị trí (cao), điều khiển vị trí được thực hiện bằng chuyển mạch vi mô.

-Chu kỳ khử trùng không bắt đầu nếu cửa mở;

-Cửa không mở đồng thời;

-Cửa không mở khi máy tiệt trùng bị chịu áp lực.

-Có khả năng mở cửa trong khu vực xả, sau khi nó đã bị đóng. Hữu ích, khi cửa đã đóng mà không có nền tảng;

7. Bộ cảm biến và chuyển đổi

-Để điều khiển chu kỳ chính xác, thiết bị tiệt trùng được trang bị hai cảm biến áp suất (buồng và vỏ bọc, từ -1 đến 3 bar) và hai cảm biến nhiệt độ PT100 loại A từ EN 60751, được lắp đặt trong buồng.

-Bẫy hơi tự động để loại bỏ không khí ngưng tụ bên trong buồng tiệt trùng.

-Các lối vào không khí đạt cân bằng theo yêu cầu của áp lực trong máy khử trùng, tỷ lệ thông qua bộ lọc vi khuẩn  mà giữ lại các vi sinh vật, hạt bụi, v.v.. (hiệu quả ≥ đến 99,995% cho các hạt lớn hơn 0,2 μm);

8.Tiêu chuẩn áp dụng

CE Certificate (Directive 93/42/EEC, EN 285) | CE Certificate (Directive 2014/68/UE) | EN13445

THÔNG SỐ KỸ THUẬT:

1.Khu vực khoang (buồng tiệt trùng):

- Thể tích: 490 lít

- Kích thước sử dụng: 70 x 70 x 100 (cm)

2.Kích thước ngoài (cm):116 cm x 127 cm x 195 cm

-Khối lượng: 1000 kg (bao gồm bộ tạo hơi)

3. Điều kiện yêu cầu chuẩn bị trước khi vận hành:

-Nước: nước làm lạnh (DN 1/2” , 4 to 6 x10^5 Pa and hardness around 7 ºF);

-Nguồn điện: 400 Volt, 3ph N 32KW

-Hơi nước: từ máy phát

-Lắp đặt hệ thống thoát nước: Hệ thống cống phải tuân thủ các điều kiện sau: Vật liệu chịu nhiệt, tốt nhất là hợp kim (DN50)

-Máy nén khí: Không dầu, thiết bị tiệt trùng cần kết nối với máy nén khi thông qua ống van cắt DN 3/8 ”, 5 đến 7 x10 ^ 5 Pa;

4.Vật liệu:

-Khoang/buồng: thép không rỉ 316L

-Vỏ máy: cấu trúc bọc bằng thép không rỉ

-Cửa: thép không rỉ 316L

-Vòng đệm: thép nhẹ/ bản mẫu

-Chân đế: thép không rỉ 316L

5.Phần cứng điều khiển:

- Màn hình: màn hình mầu cảm ứng 5.7 inch

- PLC (Bộ điều khiển logic lập trình được): Máy tiệt trùng được trang bị bộ điều khiển tự động, có các đầu vào / đầu ra (tương tự và kỹ thuật số) quy về tất cả các hoạt động. Thông tin tin cậy, có dung lượng lớn và bộ nhớ lớn.

6.Phần mền điều khiển:

- Ngôn ngữ cơ bản thông dụng, cùng một số ngôn ngữ khác sẵn có.

- Hệ thống khóa bảo mật: thông qua bảng làm việc được trang bị, để hạn chế quyền truy cập vào các bộ phận cần phân quyền.

- Dễ dàng xây dựng chu trình sử dụng cho từng giai đoạn.

- Phân quyền giao diện cho người dùng / giám sát / kỹ sư cao cấp.

- Cổng kết nối RS232 hoặc RS-485 speed (56k) với PC & Network.

7.Khả năng trang bị thêm tiện ích trong buống: tùy chọn

8.Loại cửa:

-Cửa trượt đứng tự động, vận hành bằng khí nén và được trang bị thiết bị an toàn theo EN2859.

9.Cặp nhiệt điện:

- Dễ dàng truy cập đệm cặp cực nhiệt điện để xác nhận giá trị.

10.Chế độ bịt kín (chống hở)

-Vòng áp suất loại O

- Gioăng cửa được làm bằng cao su silicone được thiết kế đặc biệt chịu nhiệt độ cao và lực vào bề mặt cửa gây ra bởi hơi nước hoặc áp suất khí, dễ dàng thay thế.

-Gioăng đệm bao quanh bền mặt cửa được thiết kế bám chặt dạng chân không.

11.Bộ tạo hơi

- Thiết bị tiệt trùng có thể được cung cấp kèm hoặc không kèm theo bộ tạo hơi nước.

- Bình tạo hơi nước được chế tạo bằng thép không rỉ AISI 316L, được hàn theo tiêu chuẩn Directive 97/23/CE

12. Bộ van: có

13.Tạo chân không: có

14.Xả làm mát:có
