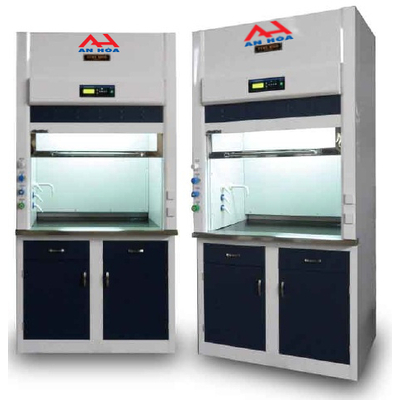

TỦ HÚT KHÍ ĐỘC PTN CÓ XỬ LÝ KHÍ RA

TỦ HÚT KHÍ ĐỘC PTN CÓ XỬ LÝ KHÍ RA

Model: LFH – 2150V

Hãng sản xuất: DaiHan Labtech

Xuất xứ: Hàn Quốc

Sản phẩm đạt hiệu năng chuẩn quốc tế, đáp ứng tiêu chuẩn:

• SEFA 1-2002
• ASHRAE 110-95
• AS2243-8
• EN 14175
• BS 7258

Thành phần thiết bị:

• Thiết bị chính
• Quạt hút
• Hệ thống điện
• Hệ thống cấp nước và thu nước
• Hệ thống đường ống và phụ kiện

Yêu cầu đặc tính kỹ thuật:

Thiết bị chính

1. Kích thước ngoài tủ hút (R×S×C): xấp xỉ 150 x 84 x   241 cm -  Kích thước khoang làm việc (R×S×C): ≥ 135× 65×105 cm
2. Tủ bao quanh bằng kim loại sơn phủ tĩnh điện, bên trong bằng thép không rỉ 304
3. Cửa thao tác buồng hút hóa chất đóng mở theo phương thẳng đứng có thể dừng tại vị trí bất kỳ, vật liệu bằng kính cường lực dày ≥ 5mm được bao khung bằng thép không rỉ
4. Mặt bàn làm việc bằng nhựa Phenolic dày 20 mm chịu hóa chất, chịu nhiệt cao về dễ dàng làm sạch vệ sinh
5. Hộp hút và dàn tiếp xúc dung dịch hóa chất xử lý khí đặt liền tủ.
6. Hộp lọc được thiết kế 4 phần tăng khả năng lọc hút khí, bao gồm: phần lọc túi khí trong/ngoài – bộ tiền lọc- Đồng hồ đo áp suất chênh lệch- và bộ lọc bụi hiệu năng cao và được ghép nối tại đầu ra đường thoát khí và quạt hút ngoài.
7. Khung, chân bệ tủ hút thiết kế dạng hộp 2 cánh cửa đóng có thể chứa đựng hóa chất.
8. Hệ thống xử lý điều khiển được vận hành tự động đồng thời với quạt hút. Chức năng điều khiển lưu lượng dòng khí tự động, cũng như cảnh báo giám sát vận tốc khí , thời gian bộ lọc cũng như tự động dừng khí cửa thao tác mở quá cao.
9. Hướng dẫn sử dụng bằng tiếng Việt

Quạt hút

1. Quạt hút kiểu ly tâm bằng nhựa Polypropylen kháng axit được tích hợp, công suất 260W
2. Lưu lượng gió: ≥ 1300 CMH ( +/-10%)
3. Vận tốc khí được điều khiển trong khoảng 0.3 ~ 1.0m/s
4. Độ ồn : ≤ 60dBA

Hệ thống điện

1. Đèn chiếu sáng làm việc: đèn sợi đốt 1 cái , được đặt cách ly với hơi hóa chất trong tủ.
2. Ổ cắm cho thiết bị làm việc trong tủ loại 110V hoặc 220V
3.   Hệ thống điện điều khiển nút ấn tắt khẩn cấp, được bố trí trên bảng điều khiển mặt trước
4.   Cấp nguồn cho hệ thống : điện 220V, 50/60Hz

Hệ thống tiện ích van cấp nước và thu nước

1. Van khí chuyên dụng cho tủ hút khí độc
2. Thiết kế chậu thu nước có thể gắn âm trên mặt bàn
3. Lavabo, vòi nước đặt phía trong tủ

Các yêu cầu cho Hệ thống đường ống và phụ kiện

1. Đường ống hút và thải khí ø xấp xỉ 200mm, có mái che mưa đầu ống bằng nhựa chịu acid
2. Hệ thống neo giữ cố định đường ống
3. Hệ thống khớp nối mềm chống rung giữa quạt và đường
4. Giá đỡ quạt và mái che mưa cho động cơ
